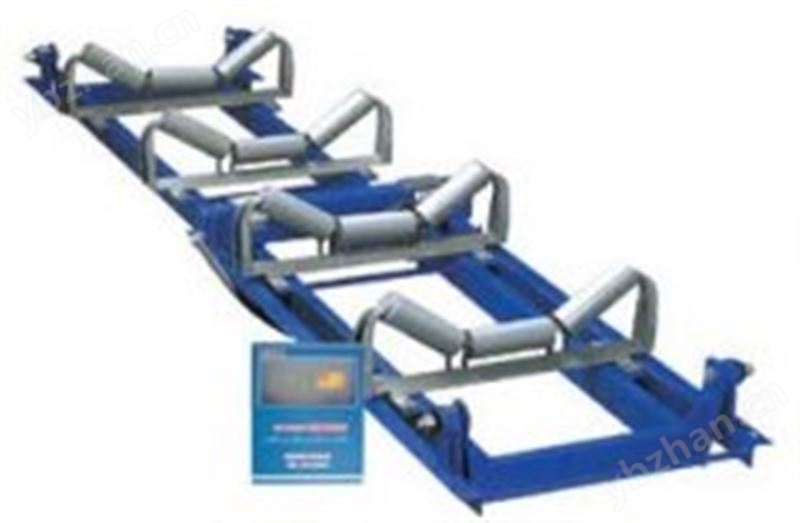

GA-ICS-17A、17B防爆電子皮帶秤



1．概述
防爆電子皮帶秤系統（KJ304煤礦帶式輸送機用稱重裝置），是發揮動態計量技術和計算機通訊技術的優勢設計而成的一種智能型、多功能、高精度在線實時計量器具，主要用于煤礦井下帶式輸送機上，作為大宗散裝固態物料進行稱重計量用。使用在含有爆炸危險性氣體（甲烷）及煤塵的礦井中。
　 2．系統組成
防爆電子皮帶秤系統主要有工控機、KJ304-J煤礦用數據傳輸接口，有KJ304-F 礦用隔爆兼本安型稱重分站、進口稱重傳感器、稱重橋架等組成。
3.主要功能：
①  良好的人機界面，具有防塵、防水功能，中文顯示，菜單選項，操作簡單。
②  主要顯示功能包括：累計量、流量、負載、皮帶速度等參數。
③  數據查詢功能包括：班累計量、日累計量、總累計量、歷史紀錄查詢等。
④  系統標定精度為0.5～1%。
⑤  井下供電電壓127V，井上供電電壓：220V
4.主要特點：
1)稱重橋架為下置式秤架，主梁采用矩形鋼管，具有足夠剛性、較小的自重、外表積灰面積達到，無運動和易損件，結構合理、穩定可靠；
2)不銹鋼金屬密封S型稱重傳感器（非線性0.02%），能夠有效的消除側向力對稱重的影響，抗側向力強，能有效的減少非線性誤差；
3)采用無摩擦耳軸支點，防震、防潮、防腐及防止物料堆積。
4)信號采集速度快、精度高、功能強,數據傳輸可靠性強；
5)有皮帶秤零點自動補正功能；
6)具有產量計量、處理、顯示、打印、存儲、查詢等功能；
7)具有工作狀態監測、處理、存儲、查詢、打印、報警和顯示功能；
8)具有輸煤設備運行狀態監測、顯示功能；
9)具有累計量、班產量、月產量 、小時產量、運行記錄、零點記錄、流量曲線、通信正常/異常狀態等參數存儲、查詢、打印功能；
10)實時流量曲線及柱狀顯示圖能使你方便的對當前產量和歷史產量進行查詢；
11)具有校零、清零功能；
12)具有良好的人機界面，純中文提示操作，簡單易學，還設有快捷按鈕，方便操作；
13)具有操作權限管理功能，能有效的防止數據的安全；
14)具有防雷擊、抗干擾、遠傳功能。
15)具備井上備用電源，當井上電網停電時，保證對重量的模擬量、皮帶運行狀態的開關量、累計產量、通信中斷/正常時刻等主要監控量繼續監測。
16)在產量監視、流量曲線顯示模式下都設有產量監視、流量曲線、動態參數、靜態參數、日?qǐng)?bào)表、月報表、登錄、退出快捷按鈕。
5．規格型號
防爆電子皮帶秤的規格有500mm、650mm、800mm、1000mm、1200mm、1400mm系列。
