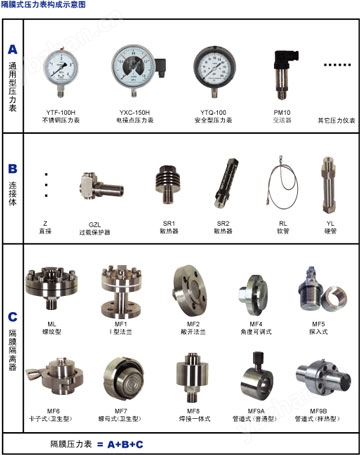

不銹鋼耐震隔膜壓力表YTFN-100H/ML主要應用于石油化工、制堿、化纖、制藥、食品等工藝流程中，它是由通用型壓力表與連接體和隔膜隔離器組成。在測量介質是強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的情況下使用。
原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
型號表示
Y 1 2 — 3 4 / 5 / 6 / 7 / 8 / 9
u Y -----測壓儀表
u 1-----敏感元件形式：T—彈簧管
u 2-----功能：Z--電阻
F--防腐
FN--防腐耐震
XC--磁助式電接點
SZ--三針
u 3-----公稱直徑：60—60mm
100--100mm
150--150mm
u 4-----表頭材質：H--全不銹鋼
S--全塑
B--防爆
u 5-----隔離器連接體型式： Z--直接式（被測介質溫度＜80℃）
ZN--阻尼器（被測介質溫度＜80℃）
SR--散熱器（被測介質溫度＜200℃）
YL--硬管連接(被測介質溫度＜200℃）
RL1、2、4--軟管連接（軟管長1、2、4m)
GL--角行連接（被測介質溫度＜150℃）
GZL--過載保護器（被測介質溫度＜80℃）
u 6-----隔離器隔離體型式及材質： ML--螺紋型（≤100MPa）
MF1--工字型法蘭（≤4MPa）
MF2--敞開式法蘭（≤25MPa）
MF4--角度可調式
MF5--探入式（1～25MPa）
MF6--卡子式（衛生型）（0.1～2.5MPa）
MF7--螺母式（衛生型）（0.1～2.5MPa）
MF8--焊接一體式（4～100MPa）
MF9--管道型
材質：1Cr18Ni、316、316L、316+F4、F4柱
u 7-----隔離膜片材質：316L--不銹鋼
Cu30Ni70--蒙乃爾合金
Ta--鉭
H276C--哈氏合金
鍍F4--電詠聚四氟
襯F4--襯一層四氟
PTFE--貼進口四氟膜
u 8-----測量范圍： -0.1～0、0.06、0.15、0.3
-0.1～0.5、0.9、1.5、2.4
0～0.1、0.16、0.25、0.4、0.6
0～1、1.6、2.5、4、6
0～10、16、25、40、60、100MPa
u 9-----螺紋及法蘭標準： 1.螺紋
M--國標
Z/ZG/G--英制
NPT/PT--美制
2.法蘭
GB--國標
HG--化工部標準
DIN--德國標準
JIS--日本標準
ANSI--美國標準
┇
訂貨需知
型號/耐震/表盤直徑/表頭材質/連接器/隔離器/膜片材質/壓力范圍/法蘭標準/法體材質
樣板表示
YTF-100H/GL/MF2/Ta/0-25MPa/HG20592-97 DN25 PN1.6RF/304
u YTF -----型號
u 100 -----表盤直徑
u H -----表頭材質
u GL -----連接器
u MF2 -----隔離器
u Ta -----膜片材質
u 0～25MPa ----- 壓力范圍
u HG20592-97 DN25 PN1.6RF -----法蘭標準
u 304 -----法體材質
文字表述
不銹鋼隔膜壓力表，連接形式為GL角行連接，采用敞開式凸面法蘭MF2，膜片材質為鉭（Ta），測量范圍為0-25MPa，法蘭標準為化工部標準HG20592-97 DN25 PN1.6RF,法蘭材質為304。
