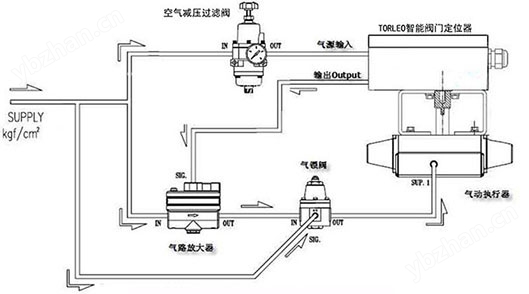

TORLEO 霍爾式智能閥門定位器與擁有雙作用氣缸的氣動調節閥（如薄膜調節閥、球閥、蝶閥等）配套使用，廣泛應用于石油、化工、冶金、電力、造紙等行業生產過程中流量等精準控制。
TORLEO智能閥門定位器的技術原理是采用電平衡（數字平衡）原理代替?zhèn)鹘y(tǒng)的力平衡原理，將電控命令轉化成氣動定位增量來實現閥位控制；利用數字式開、停、關的信號來驅動氣動執行機構；閥位反饋信號直接通過高精度的位置傳感器，實現電/氣轉換功能。智能閥門定位器中的微處理器接收4-20mA的設定值信號，與閥位傳感器反饋的實際閥位值進行比較，如果檢測到偏差，立即根據偏差的大小和方向輸出一個電控指令（PWM數字方式）給噴嘴擋板的I/P控制單元，進而調節進入執行機構氣室的空氣流量，也就是說控制閥將控制指令轉換為氣動位移增量。當實際閥位與設定值偏差很大時（高速區），定位器輸出一個連續信號；如果偏差不大（低速區），定位器將輸出脈沖信號；當偏差很小時（自適應或可調死區狀態），則沒有定位器輸出，此時，實際閥門位置到達設定值，機構達到平衡狀態，即一定的設定電流對應一定的閥門位置
| 序號 | 指標性能 | TORLEO（中國） | ABB（瑞士） | SAMSON（德國） | Azbil（日本） | 比較說明 |
| 1 | 氣動部件特點 | 數字式I/P轉換器 氣動3/3滑閥 | 模擬式I/P轉換器 氣動3/3滑閥 | I/P轉換器 氣動放大器 | I/P轉換器 氣動放大器 | 優于進口 |
| 2 | I/P驅動方式 | 數字式（PWM） | 模擬式（電壓） | 模擬式（電壓） | 模擬式（電壓） | 優于進口 |
| 3 | I/P功耗 | 0.8mw | 1.6mw | 5mw | 18mw | 優于進口 |
| 4 | 抗振指標 | 20g | 20g | 10g | 10g | 達到進口 |
| 5 | 故障閉鎖 | 有（內置功能） | 有（內置功能） | 需外接附件 | 需外接附件 | 達到進口 |
| 6 | 溫漂補償 | 有補償技術 | 有補償技術 | 有補償技術 | 無補償技術 | 達到進口 |
| 7 | 氣源壓力 | 1.4-6bar | 1.4-6bar | 1.4-6bar | 1.4-7bar | 達到進口 |
| 8 | 空氣質量 | ISO8573-1顆粒物3級， 含油小于1mg/m3, 露點小于10k | ISO8573-1顆粒物3級， 含油小于1mg/m3, 露點小于10k | ISO8573-1顆粒物4級， 含油3g,露點3g | ISO8573-1顆粒物4級， 含油3g,露點3g | 達到進口 |
| 9 | 穩態耗氣 | 0.056Nm3/h 與空氣壓力無關 | 0.085Nm3/h 與空氣壓力無關 | 0.11Nm3/h 與空氣壓力無關 | 0.24Nm3/h(1.4bar) 0.3Nm3/h(5bar) | 優于進口 |
| 10 | 控制精度 | 0.1%-0.3% | 0.1%-0.3% | 0.3%-0.5% | 0.5%-1.0% | 達到進口 |
| 11 | 自整定 | 傻瓜式一鍵整定 2-3分鐘 | 多步菜單式整定 3-5分鐘 | 多步菜單式整定 3-5分鐘 | 撥動開關式整定 8-15分鐘 | 優于進口 |
| 12 | 工作電流 | 3.4mA | 3.4mA | 3.5mA | 3.8mA | 達到進口 |
| 13 | 防爆標準 | Exia IIC T6 | Exia IIC T6 | Exia IIC T6 | Exia IIC T6 | 達到進口 |
| 14 | 隔爆標準 | Exd IIC T6 | Exd IIC T6 | Exd IIC T6 | Exd IIC T6 | 達到進口 |
| 15 | 備份功能 | 有 | 無 | 無 | 無 | 優于進口 |
| 16 | 售價 | 適中 | 高 | 高 | 高 | 性價比高 |
| 序號 | 項目 | 防爆型 | 隔爆型 |
| 1 | 輸入信號 | 4-20mA，可設置成分程控制輸入 分程范圍可在20-99%之間設定 | |
| 2 | 輸入壓力 | 1.4-6kgf/cm2(0.14-0.6Mpa) | |
| 3 | 行程 | 10-150mm或0-120o | |
| 4 | 阻抗 | 460Ω/20mA(DC) | |
| 5 | 氣源接口 | PT (NPT) 1/4 | |
| 6 | 壓力表接口 | PT (NPT) 1/8 | |
| 7 | 電源接口 | PF 1/2 (G 1/2) | |
| 8 | 重復性 | ±0.2%F.S. | |
| 9 | 工作溫度 | -30℃∽85℃ | |
| 10 | 防爆溫度 | -40℃∽40℃ | |
| 11 | 線性 | ±0.3%F.S. | |
| 12 | 滯后度 | ±0.2%F.S. | |
| 13 | 靈敏度 | ±0.2%F.S. | |
| 14 | 耗氣量 | 小于0.03kg/h（氣源壓力無關） | |
| 15 | 輸出特性 | 線性、快開、等百分比、用戶自定義 | |
| 16 | 自整定方式 | 一鍵自整定 | |
| 17 | 材質等級 | 壓鑄鋁 | 不銹鋼316 |
| 18 | 防爆等級 | Exia IIC T4-T6 | |
| 19 | 隔爆等級 | Exd IIC T4-T6 | |
| 20 | 重量 | 2kg | 3.6kg |
?外觀尺寸
俯視圖
仰視圖
圖2 定位器外形安裝尺寸圖
?執行器簡介
圖3 氣動薄膜調節閥執行器
?安裝組件簡介
圖4 定位器安裝用組件
| 給16mA指令，置MAN-SENS模式 |
↓
| 通氣源：將氣源調到需要的壓力(如0.4MPa)，檢查接頭氣密性 |
↓
| 設置執行器類型：將P1-1置為L(zhǎng)INE，在P1_6SAVE選YES保存 |
↓
| 讓閥上下移動，看杠桿與水平夾角是否在-30度至+30度左右 |
↓
| 檢查閥是否有卡死：MAN-SENS模式長按增或減鍵，看閥運行是否流暢 |
↓
| 設置閥上下限：此閥只需在P3_2設置上限值 |
↓
| 一鍵自整定:在AUTO_RDT，長按增鍵5秒倒計進結束松開鍵進入自整定，自整定結束后會自動進入AUTO_RDT運行，整定時間約為2-3分鐘 |
↓
| 檢查閥位置和指令是否一致：如相反，則改變P2_4的值并保存 |
↓
| 檢查顯示和位置是否一致：如相反，則改變P4_3的值并保存 |
↓
| 檢查反饋電流和閥位置是否一致，如相反，則改變P7_3的值并保存 |
↓
| 檢查控制效果 |
↓
| 結束 |
| 序號 | 問題 | 解決辦法 |
| 1 | 給電流，液晶屏不亮 | 1）檢查指令線是否接反 2）檢查電流是否到板子的端子 3）拔掉和主板相連的插件,如仍不亮則主板壞,如恢復拔下的組件有故障 |
| 2 | 通氣后定位器外部有漏氣聲 | 1）檢查接頭 2）檢查氣管 3）檢查執行器 |
| 3 | 通氣后定位器內部有明顯漏氣聲 | 1）檢查壓力表組塊和定位器本體之間，如是，則擰緊，還漏，則重裝墊圈 2）檢查IP的固定螺絲是否擰緊，檢查IP底下的墊圈 3）IP可能漏氣 |
| 4 | 給執行器充氣時始終伴有排氣 | 1）建議更換IP |
| 5 | 通氣后不給指令但始終給OUT1充氣 | 1）手動模式反復長按增和減 2）換IP |
| 6 | 手動時閥不動且壓力上不來 | 1）檢查外部是否漏氣 2）恢復出廠設置試試 3）換定位器 |
| 7 | 手動閥動顯示位置不變 | 1）檢查反饋桿是否跟著動 2）電位器插件是否插好 3）電位器是否隨齒輪轉 |
| 8 | CALC_ERR | 1）檢查閥是否卡死 2）檢查反饋桿是否跟著動 |
| 9 | ZERO_ERR | 1）確定定位器的零位，此時反饋桿水平偏差是否太大 |
| 10 | NO_SCALL | 1）檢查上行時間和下行時間是否充足 2）檢查反饋桿是否松動 |
| 11 | 整定在SD6不動 | 1）檢查安裝是否合理 2）反饋桿夾角是否小于60°，小于60°則加大 3）重新整定 |
| 12 | 控制效果不好 | 先判斷是上行控制不好還是下行控制不好，分別修改相應的參數加以改善，一般充氣對應P5_1、P5_3、 P5_5 排氣對應P5_2、P5_4、P5_6 1）超調：如是充氣超調，先減小P5_1，不能滿足則適量減小P5_3，反之則修改另一組對應參數，每次修改50左右 2）欠調：是充氣欠調，則適當增加P5_3，反之則修改另一組對應的參數 3）小幅振蕩：將P5_5和P5_6各減小三分之一看看，如不行，減小P5_3和P5_4 4）還不能解決則重新整定試試 |
| 13 | 控制偏差 | 1）檢查指令顯示精度，如偏差大進入P8菜單重新校準 |
