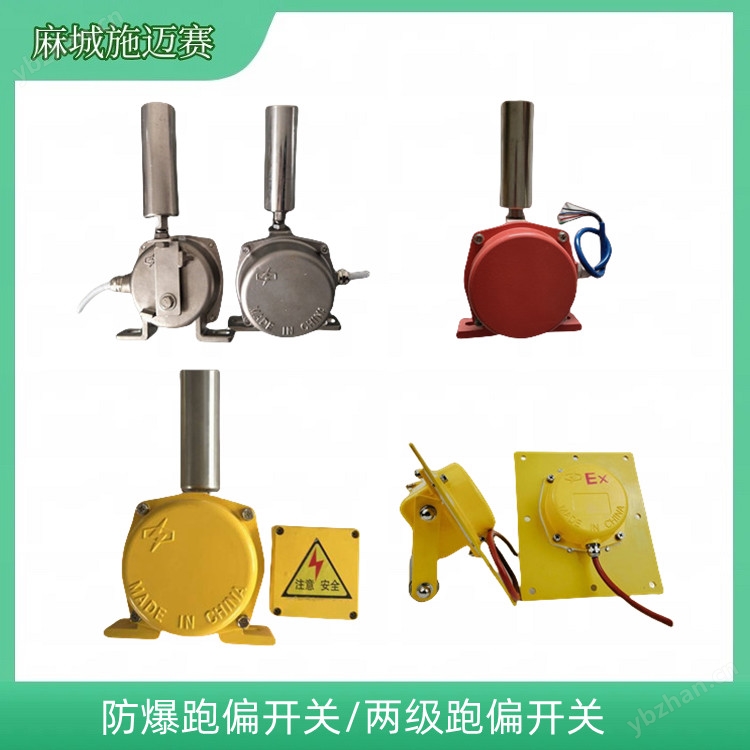

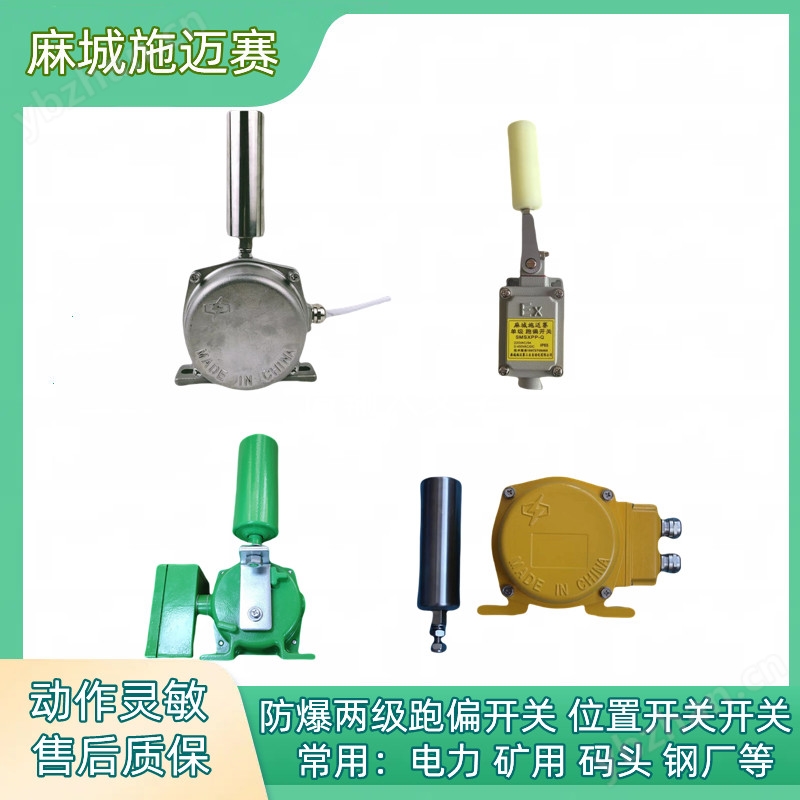

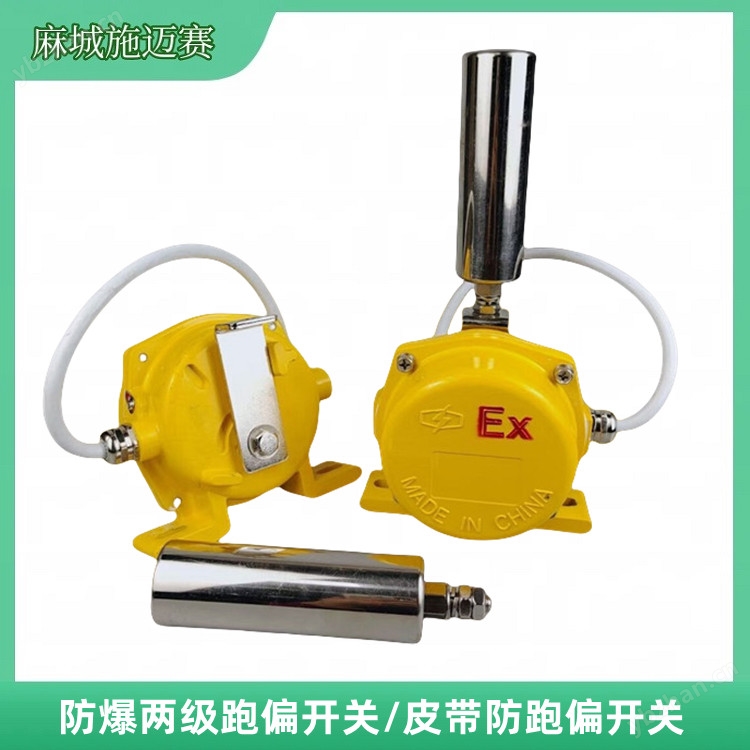

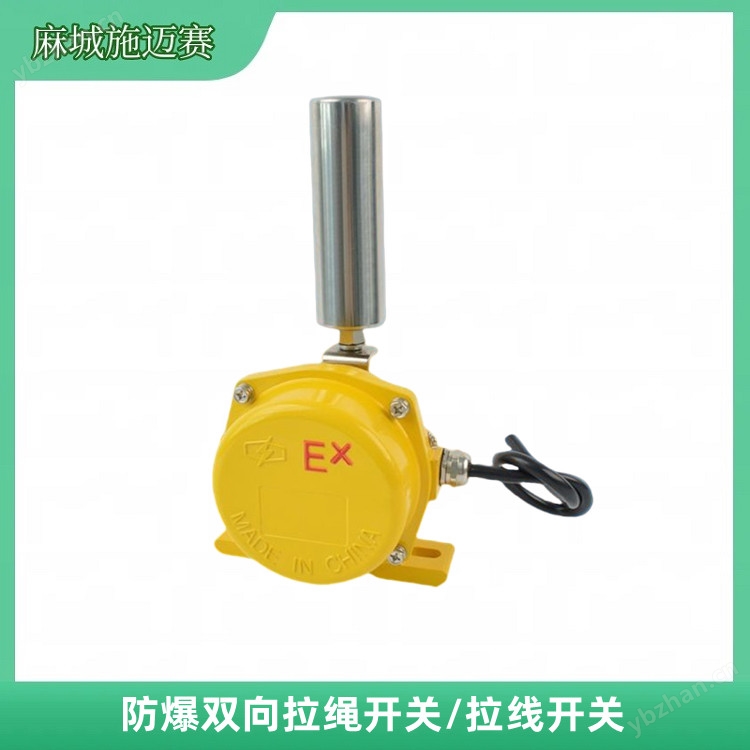

兩級跑偏開關HQPK-PXA02GKH|AC220V 用于帶式輸送機皮帶跑偏而緊急停機。隨著PC機的廣泛應用，輸送系統的自動化程度也不斷提高，對輸送機的關鍵配套元件-----跑偏開關、拉繩開關提出了新的要求。我公司為了適應市場需求兩級跑偏開關和拉繩開關經過幾年使用和處理用戶反饋的信息，我們改進了其不足之處，并進一步完善了量產工藝，使產品得到了市場的認可，為輸送系統自動化控制提供了可靠的傳感元件。 跑偏開關是一款專用于帶式輸送機的兩級安全保護裝置，能夠在輸送帶發生跑偏時及時發出報警或停機信號，防止設備損壞和量產事故，適用于電廠、鋼廠、礦山、碼頭等工業場景。采用高精密鋁合金量產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色烤漆，光滑而鮮艷。
關鍵技術參數?表格
| 參數項 | 值 |
|---|---|
| 型號 | HQPK-PXA02GKH-10-30-A |
| 額定電壓 | AC 24–380V（兼容 AC220V） |
| 觸點容量 | 10–30A |
| 防護等級 | IP67（防塵、防水、耐腐蝕） |
| 工作溫度 | -30℃ ~ +70℃ |
| 環境濕度 | 20%–90% RH，無冷凝 |
| 復位方式 | 自動復位 |
| 動作力 | <60N |
| 安裝方式 | 固定于輸送機支架，立輥軸線垂直膠帶平面，距膠帶邊緣 50–100mm |
| 推薦安裝間距 | 每50米安裝一對 |
| 材質 | 鑄鋁殼體 + 不銹鋼立輥，表面靜電噴涂處理 |
| 輸出接點 | DPDT（雙刀雙擲），可定制 |
?
技術參數：
工作電壓：24~380V
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：2.5Kg
防護等級：IP67
復位方式：自動復位
響應時間：＜2Ms
控制觸點容量：1A-10A
動作力：50±10N
兩級跑偏開關HQPK-PXA02GKH|AC220V
產品功能與工作原理?
?雙級動作機制?：
?一級動作?（報警）：當輸送帶跑偏導致立輥偏轉角度達 ?20°–30°? 時，輸出報警信號，用于觸發糾偏裝置或警示。
?二級動作?（停機）：當跑偏加劇、立輥偏轉超 ?35°–75°? 時，輸出停機信號，強制切斷輸送機電源，防止設備損壞或安全事故。
?自動復位?：故障排除后，膠帶恢復正常運行，立輥在重力或彈力作用下自動回位，無需人工干預。
?無源開關量輸出?：輸出信號為干接點（常開/常閉），可直接接入PLC、繼電器或控制柜，兼容性強。
跑偏開關工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。
技術指標環境溫度：-30℃ --+50℃；相對濕度：不大于85%
一動作角度為12°（15°）；二級動作角度30°（35°）；極限角度70°
觸點數量及容量：2組常開；2組常閉；5A/AC 380V
防護等級：IP67
復位方式：自動復位
可靠性>1000000次
適用場所煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
跑偏開關用于檢測帶式輸送機運行中的跑現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。
電氣參數：
電壓通用：24V-48V-220V-380V-480V,
電流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一角度級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二角度級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
跑偏開關HQPK-PXA02GKH|AC220V 10-30A
應用場景?
?行業適用?：煤炭輸送、水泥生線、礦山運輸、港口裝卸、鋼鐵廠皮帶系統
?設備類型?：平皮帶輸送機、槽形輸送機、裙邊給料機、堆取料機、輪船裝卸系統
?核心價值?：有效預防因皮帶跑偏導致的膠帶磨損、物料灑落、設備卡死甚至火災風險，提升系統運行安全性與連續性。
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性好
動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
側面滾輪傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作
技術規格
接點容量： 2個SPDT 220V-380VAC 10A
動作角度：12°/30°
纜繩動作張力：49±10N (5±1kgf)
側面滾輪傾斜角度：≤75°
防護等級： IP67
環境溫度： -20℃～+80℃
電纜入口： M20×1.5
電纜規格： 6~12 Cm
跑偏開關安裝要求
帶式輸送機的跑偏保護應成對使用，距離機頭10-15米處，當帶式輸送機有坡度變化時，應在變坡位置處安裝一組；簡易跑偏保護只需在機頭安裝即可，跑偏保護應用專用托架固定在帶式輸送機大架或縱梁上，對帶式輸送機上帶的偏離情況進行保護。
跑偏開關的安裝方法
1、跑偏開關設在輸送帶兩頭，立輥應與輸送帶邊平面垂直，并使輸送帶兩頭坐落立輥高度1/3處。
2、跑偏開關立輥與輸送帶正常方位的間距宜為50～100mm。
3、跑偏開關數量應根據輸送機長度、類型及安置狀況進行斷定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中心方位進行設置。
4、跑偏開關應經過裝置支架與輸送機中心架銜接，開關支架應在輸送機裝置完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
跑偏開關維護保養建議
跑偏開關的正常運行和延長其使用壽命，建議定期進行以下維護保養工作：
· 提高動作桿的制造精度和安裝質量：從源頭上提高動作桿的制造精度和安裝質量，確保動作桿的尺寸精度和表面質量滿足要求。
· 加強微動開關的維護保養：微動開關是跑偏開關中的易損件之一，因此需要加強其維護保養工作。
· 加強皮帶及輸送機部件的維護保養：皮帶及輸送機部件的磨損是導致跑偏開關頻繁故障的重要原因之一，因此需要加強對其的維護保養工作。
· 優化跑偏開關的工作環境：減少環境因素對跑偏開關的干擾，如粉塵可能導致傳感器堵塞或靈敏度下降，振動可能導致動作桿位移不準確等
