疆鴻智能PROFINET轉DEVICENET：煉油設備的“翻譯官”，無縫尬聊省百萬

 一、案例背景

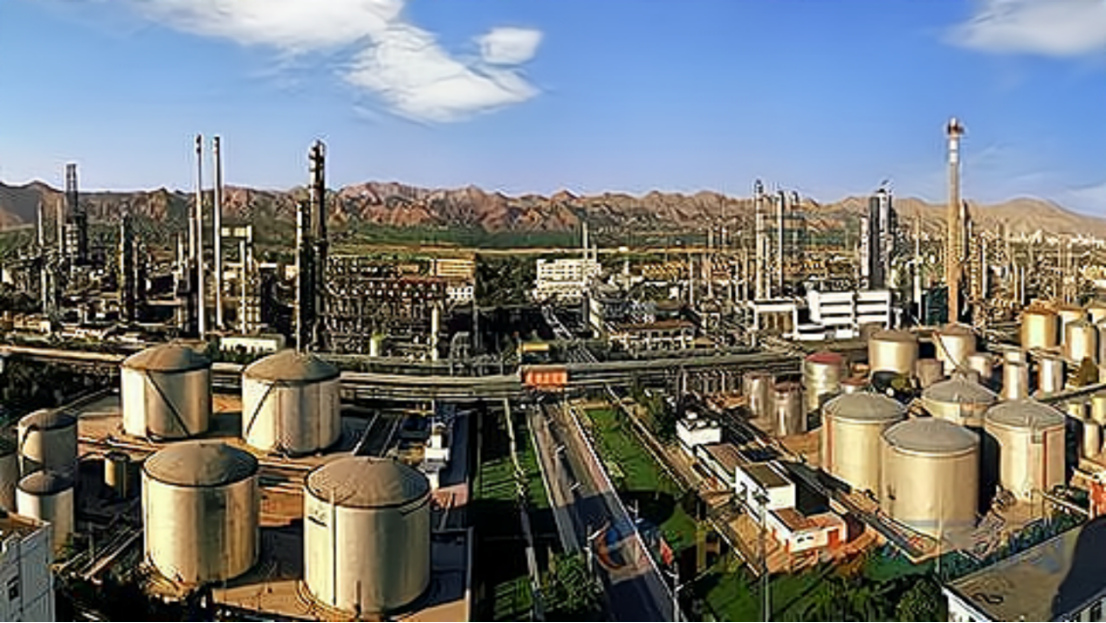

在某大型煉油廠催化裂化裝置改造項目中，控制系統升級面臨核心挑戰：主控系統采用新型西門子S7-1500系列PLC，支持PROFINET工業以太網協議；而現場多臺關鍵設備——包括溫度變送器、壓力傳感器和閥門定位器——仍采用傳統的DEVICENET總線接口。這種異構網絡環境導致數據通信壁壘，直接影響裝置控制的實時性與穩定性。傳統解決方案需大規模更換現場設備，成本高昂且停產時間長，亟需一種經濟高效的網絡整合方案。

 二、解決方案

 （1）網關連接方式

針對這一特定需求，我們采用PROFINET轉DEVICENET智能網關作為網絡橋梁。在架構設計中，網關的PROFINET端口配置為從站角色，通過工業以太網電纜直接連接至西門子PLC的PROFINET控制器接口。這一側作為數據匯聚點，接收來自PLC的控制指令。

網關的DEVICENET端口則配置為主站角色，形成多分支總線拓撲結構。通過屏蔽雙絞線連接至現場三臺關鍵設備：ABB交流變頻器（控制進料泵電機轉速）、E+H溫度變送器（監測反應器溫度）和Fisher閥門定位器（調節催化劑流量）。DEVICENET主站功能使網關能主動輪詢這些設備數據，并將實時狀態反饋至PROFINET網絡。

協議轉換網關

· 型號：疆鴻智能JH-PN-DVNM工業智能網關

· 協議角色：ProfiNet 從站 / DeviceNet 主站

· 接口參數：

o ProfiNet 側：雙 RJ45 以太網口，支持 100BASE-TX，兼容西門子 ProfiNet IO 協議，GSDML 文件版本 V2.3

o DeviceNet 側：支持 125K/250K/500Kbps 波特率，最多可連接 63 個從站， I/O 數據長度為 128 字節

· 工業等級：工作溫度 -25℃ 至 +55℃，防護等級 IP20

 （2）配置過程

配置過程分為三個階段。首先，在TIA Portal V17工程平臺中，導入網關GSDML設備描述文件，將網關作為標準PROFINET設備添加到網絡拓撲。設置輸入/輸出字節長度匹配實際數據需求，減少網絡負載。

其次，通過網關專用配置軟件設置DEVICENET參數：掃描連接設備，自動識別各節點MAC ID；為ABB變頻器分配8字節輸入（含轉速、電流值）/6字節輸出（頻率設定值）；為溫度變送器分配4字節輸入通道；為閥門定位器配置3字節雙向數據交換。設置波特率為500kbps，優化傳輸效率。

最后，實施網絡優化：啟用網關數據過濾功能，僅傳輸變化值（COS）而非全周期數據；設置差異化輪詢周期——關鍵變頻器數據每20ms更新，溫度數據每100ms更新；配置雙重看門狗機制，確保任一網絡故障時設備進入安全狀態。

 三、應用網關的效果

實施該網關方案后，系統取得顯著成效：通信實時性提升，控制周期從原有多跳網絡的150ms縮短至45ms，滿足催化裂化過程快速響應要求；數據完整性改善，通過網關內置的數據緩沖與校驗機制，傳輸錯誤率降低至0.001%以下；維護便捷性增強，網關的WEB服務器功能支持遠程診斷，平均故障排查時間減少60%。

更深遠的影響體現在系統擴展性上：網關作為協議轉換樞紐，保留了原有DEVICENET設備投資（約節省設備更換費用80萬元），同時為未來新增PROFINET設備提供接入空間。這種架構使煉油廠能夠分階段、漸進式推進數字化轉型，避免“推倒重來”式的改造風險。

 總結

本案例的創新價值在于：通過PROFINET轉DEVICENET網關的精準應用，實現了工業自動化領域“傳統與現代”的有機融合。這種方案突破了單純協議轉換的技術范疇，演變為一種分層遞進的工業網絡演進策略——既保護現有資產，又開放未來可能。網關在其中的角色也從簡單的數據中轉站，升級為具有智能過濾、安全隔離和遠程管理能力的邊緣計算節點。

煉油行業的特殊環境（高溫、防爆、連續生產）對工業通信提出嚴苛要求。本實踐證實，經過優化的協議網關方案能夠在不中斷生產的前提下，實現控制系統平滑升級，為流程工業的數字化轉型提供了一條務實可行的技術路徑。這種“橋梁式”整合思維，對于其他存在多種自動化遺產系統的工業場景，同樣具有重要參考價值。
