EMC_OLPA 氧化鋁裝置液相全分析（在線液相分析儀）簡介

EMC_OLPA（美國 EMC/MPR E-Scan 系列）是專為拜耳法氧化鋁生產設計的在線多參數液相全分析儀，基于臨界角全反射折光原理 + 雙傳感器 / 多通道技術，實現鋁酸鈉溶液關鍵指標實時、連續、高精度在線監測，替代人工取樣化驗，支撐溶出、蒸發、分解、種分等核心工段閉環控制，解決高溫強堿、高固含、易結疤工況下的分析難題。

一、核心工作原理

測量核心：LED 光源→藍寶石棱鏡→與鋁酸鈉溶液界面發生全反射；CCD 線性陣列檢測臨界角偏移（折射率隨濃度 / 溫度線性變化），微處理器結合專屬濃度 - 折射率數據庫與自動溫度補償，換算為濃度 / 比值參數。

雙 / 多傳感器技術：同步采集多組光學信號，實現多參數聯測（苛堿 NK、全堿 NT、氧化鋁 AO、苛性比 αK、Rp、碳堿 NC 等），一次測量輸出全套液相關鍵指標，避免單參數儀表的誤差疊加。

工況適配設計

藍寶石棱鏡 + 哈氏合金 / 鈦合金殼體，耐受145℃高溫、pH>12 強堿性、高壓、高固含工況，抗結疤、耐腐蝕。

無運動部件、非接觸式測量，響應快（<1s），長期免維護；可選在線自動清洗（CIP）系統，減少結疤干擾，保障長期穩定性。

信號輸出：標配 4-20mA、0-10Vdc，可選 HART/Modbus/Profibus，直接接入 PLC/DCS，實現工藝參數閉環控制。

二、核心測量指標（全分析參數）

參數單位核心意義測量精度

苛堿濃度（NK）g/L拜耳法核心堿源，決定溶出效率±0.1~±0.5 g/L（或 ±0.1% wt%）

全堿濃度（NT）g/L苛堿 + 碳堿總和，控制蒸發濃縮±0.1~±0.5 g/L

氧化鋁濃度（AO）g/L鋁酸鈉溶液核心溶質，決定分解率±0.1~±0.5 g/L

苛性比（αK=NK/AO）—溶出 / 分解核心控制比值，影響氧化鋁純度與收率±0.01~±0.02

Rp 比值（AO/NK）—種分 / 分解工段關鍵控制參數±0.01~±0.02

碳堿濃度（NC）g/L雜質堿，影響溶液穩定性與產品質量可選，±0.1~±0.5 g/L

三、核心應用場景（氧化鋁全流程關鍵工段）

1. 高壓溶出工段（核心）

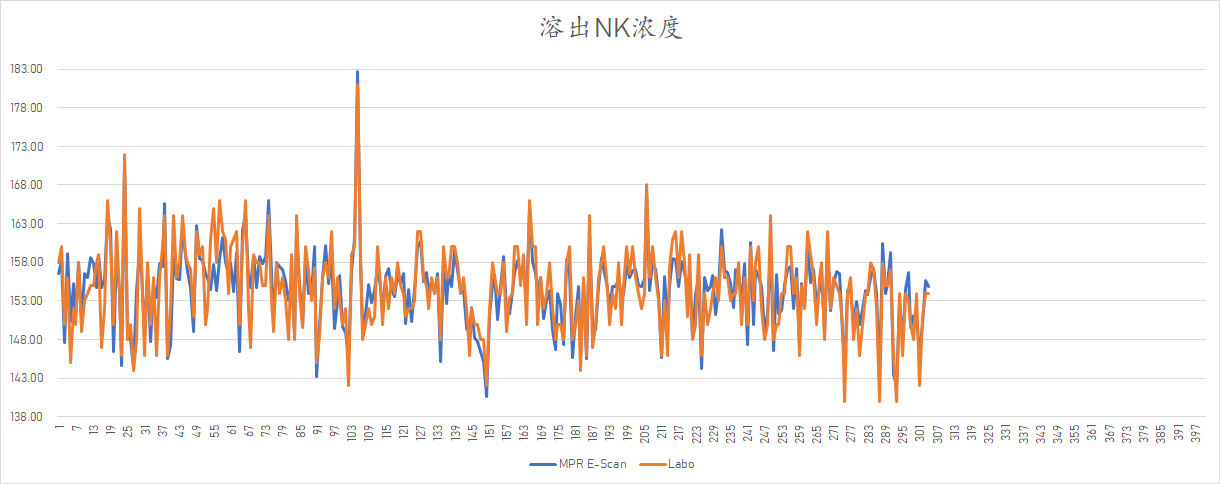

監測溶出液NK、AO、αK，實時反饋溶出反應進度，優化溶出溫度 / 壓力 / 堿礦比，提升溶出率（目標 > 92%），降低堿耗與赤泥損失。

適配高溫高壓溶出管道（~145℃、~3.5MPa），直接安裝于溶出后礦漿管道，無需取樣冷卻，數據實時性強。

2. 赤泥沉降 / 分離工段

監測沉降上清液NK、AO、αK，判斷赤泥分離效果，優化絮凝劑投加量，減少溶液夾帶損失，保障精液純度。

3. 蒸發濃縮工段

監測蒸發原液 / 閃蒸出口NT、NK、NC，控制蒸發濃縮倍數，避免堿液過飽和結垢，降低蒸汽消耗，提升母液循環效率。

4. 種分 / 分解工段

監測分解槽 / 出料管線AO、NK、Rp、αK，實時調整晶種量、攪拌速度、降溫速率，優化分解率與AlOH粒度 / 純度，提升產品質量一致性。

5. 母液循環 / 苛化工段

監測循環母液NT、NC、NK，控制苛化反應（石灰苛化），將碳堿轉化為苛堿，提升堿液活性，降低新鮮堿消耗。

四、核心優勢與價值

優勢說明

全參數實時聯測一次測量輸出全套液相指標，替代多臺單參數儀表，降低投資與維護成本

高精度高穩定自動溫度補償 + 抗結疤設計，適配惡劣工況，長期精度穩定，數據可靠

閉環控制賦能<1s 響應 + 標準工業接口，直接接入 DCS，實現溶出 / 蒸發 / 分解等工段自動控制，提升工藝穩定性

降本增效顯著替代人工取樣化驗（減少人力、化驗耗材、誤差），提升溶出 / 分解率，降低堿耗 / 蒸汽耗，增加氧化鋁收率

合規與安全減少人工接觸高溫強堿溶液，降低安全風險；數據可追溯，滿足生產質控與環保合規要求

五、補充說明

校準與維護：出廠按氧化鋁工況專屬校準，現場僅需定期（3~6 個月）用標準溶液核查；可選自動清洗模塊，大幅減少人工維護頻次。

安裝方式：支持管道插入式、旁路流通式、反應釜 / 儲罐側裝式，適配不同工段工藝管線與工況。

型號適配：EMC_OLPA/MPR E-Scan-Double（雙傳感器）為氧化鋁專用款，可定制測量范圍、輸出接口與防護等級（IP67 / 防爆）。
