一、產品概述與技術背景

1.產品概述

艾雷柯細微壓校準臺 ALKT512是一款專為微壓儀表高精度校準與檢定設計的精密手動壓力源，采用開放式結構設計，以潔凈空氣為工作介質，具備升降壓平穩、密封可靠、操作便捷、維護簡單等核心優勢，適配實驗室固定校準與現場移動檢測雙重場景。

2.技術背景

2-1 行業需求驅動

微壓測量技術廣泛應用于制藥、航空航天、半導體、化工等眾多行業，微壓儀表的精度直接影響工藝控制穩定性、監測可靠性與產品質量一致性。隨著工業自動化水平的不斷提升和計量技術的快速發展，市場對微壓儀表校準提出了更高要求。

多場景適配：現場校準需求日益增多，要求設備具備良好的便攜性、環境適應性和快速正負壓切換能力。

效率提升：校準工作流程優化需求迫切，雙輸出接口可減少接線與切換時間，顯著提升工作效率。

2-2 技術發展趨勢

微壓校準技術正朝著高精度、集成化、便捷化、標準化方向快速發展：

高精度壓力調節：通過精密機械結構與細微調裝置的優化組合，實現 1Pa 級壓力精淳控制，匹配微壓傳感器精度提升需求。

接口標準化與模塊化：采用 M20×1.5 通用螺紋接口（支持定制），適配主流微壓儀表，雙輸出接口設計推動校準流程標準化。

密封技術創新：優質耐老化密封材料與精密加工工藝結合，大幅降低壓力泄漏率，保障長時間壓力穩定性。

輕量化與便攜化：優化結構設計，在保證精度的同時控制設備體積與重量，滿足現場校準對便攜性的要求。

2-3 核心技術支撐

精密調壓技術：采用 "手搖調壓手柄粗調 + 細微調裝置精調" 的雙級調節系統，實現 1Pa 級壓力精細控制，確保壓力輸出穩定。

正負壓快速切換技術：通過內部?jī)?yōu)化氣路設計，無需更換任何部件即可實現正壓、負壓快速切換，適配雙向微壓儀表校準需求。

高可靠性密封技術：選用耐老化、優質密封材料，配合精密加工的氣路腔體，實現超低泄漏率，保障校準過程中壓力穩定。

開放式結構設計：兼顧操作便捷性與維護可達性，降低使用與維護成本，延長設備使用壽命。

二、技術參數與性能指標

1. 基本技術參數

2. 核心性能特點

開放式結構設計：結構合理，操作直觀，升降壓平穩，不易泄漏，便于日常維護與檢修，降低使用與維護成本，延長設備使用壽命。

調節精度：調節細度可達 1Pa，滿足微壓儀表高精度校準需求，確保量值傳遞準確可靠，適配現代高精度微壓傳感器校準。

雙輸出接口設計：配備 2 個壓力輸出接口，可同時連接標準器和被檢儀表，無需頻繁更換連接，大幅提升校準工作效率，適配多種微壓儀表校準場景。

快速正負壓切換：無需額外更換設備或部件，即可實現正壓、負壓快速切換，適配不同類型微壓儀表的校準需求，擴大設備適用范圍。

優質密封性能：采用優質密封材料與精密加工工藝，密封性能佳，有效避免壓力泄漏，保證校準過程中壓力穩定，提升校準精度與重復性。

輕量化便攜設計：重量?jī)H 4.9kg，體積小巧，便于攜帶，適配實驗室與現場雙重作業場景，滿足現場校準對設備便攜性的要求。

三、操作流程

1. 準備工作

(1) 將校準臺放置在平穩、水平的工作臺上，確保設備穩固，無晃動。

(2) 檢查設備外觀，確認無損壞、無泄漏痕跡，密封圈完好。

(3) 連接標準表至其中一個壓力輸出接口，連接被檢表至另一個壓力輸出接口，確保接口連接牢固，密封良好。

(4) 根據校準需求，選擇正壓或負壓模式，確保氣路連接正確。

(5) 檢查泄壓閥處于關閉狀態，截止閥處于打開狀態。

2. 加壓校準操作

(1) 將調壓手柄向外搖出至適當位置，為壓力調節預留空間。

(2) 向內搖調壓手柄進行加壓，觀察標準表讀數，快速接近目標壓力值。

(3) 當壓力接近目標值時，停止手搖調壓手柄，改用細微調裝置進行精細調節，直至標準表讀數達到壓力檢定點。

(4) 關閉截止閥，鎖定壓力，保持壓力穩定，記錄被檢表讀數。

(5) 按照校準規程，依次完成各壓力檢定點的加壓校準。

3. 減壓校準操作

(1) 打開截止閥，向外搖調壓手柄開始減壓，觀察標準表讀數，快速接近目標壓力值。

(2) 當壓力接近目標值時，停止手搖調壓手柄，改用細微調裝置進行精細調節，直至標準表讀數達到壓力檢定點。

(3) 關閉截止閥，鎖定壓力，保持壓力穩定，記錄被檢表讀數。

(4) 按照校準規程，依次完成各壓力檢定點的減壓校準。

4. 結束工作

(1) 所有檢定點校準完成后，打開泄壓閥，將系統壓力緩慢泄至 0Pa

(2) 斷開標準表與被檢表的連接，清理接口處灰塵與雜質

(3) 關閉所有閥門，清理設備表面，妥善存放設備至干燥、通風環境

四、維護與保養

1. 日常維護（每次使用前后）

(1) 檢查設備接口密封情況，若密封圈老化、變形或損壞，及時更換，避免壓力泄漏影響校準精度

(2) 清潔設備表面與接口，以防灰塵、雜質進入設備內部，損壞部件或影響密封性能

(3) 檢查閥門操作靈活性，若有卡頓，可適當添加潤滑劑（嚴禁使用普通機油）

(4) 確認設備無壓力殘留，確保泄壓閥處于打開狀態后存放

2. 定期維護（建議每 6 個月一次）

(1) 全面檢查所有密封部件，包括密封圈、密封墊等，及時更換老化或損壞部件

(2) 清潔氣路內部，清楚可能存在的雜質，確保氣路通暢

(3) 檢查調壓手柄與細微調裝置的機械連接，確保操作靈活，無松動

(4) 對設備進行全面功能測試，包括壓力調節精度、壓力穩定性、正負壓切換功能等，確保設備性能正常

3. 長期存放

(1) 將設備表面與接口清潔，確保無灰塵、無油污

(2) 所有閥門處于關閉狀態，泄壓閥處于打開狀態，釋放系統壓力

(3) 更換所有密封圈（長期存放可能導致密封圈老化）

(4) 將設備置于干燥、通風、無腐蝕性氣體的環境中，避免陽光直射、高溫、潮濕環境

(5) 定期檢查設備狀態（建議每 3 個月一次）

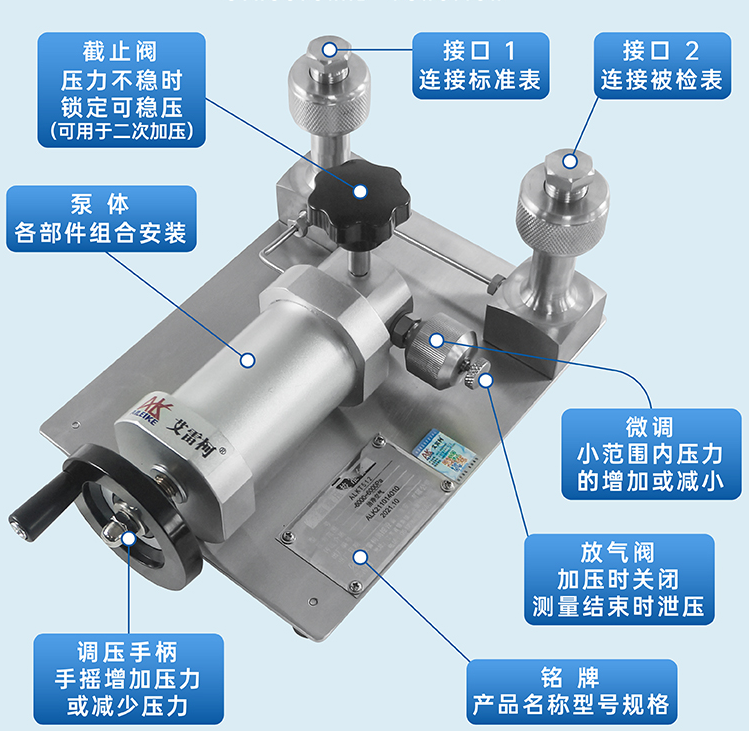

五、結構功能

六、結語

該設備可對微壓表、差壓變送器、微壓傳感器、差壓開關等各類微壓儀表實施精淳校準，搭配艾雷柯 ALKC400HW 微壓標準表可構建完整的微壓校準系統，高效完成壓力量值傳遞工作。廣泛應用于計量檢測機構、科研院所、工礦企業及儀表制造行業，滿足微壓測量領域?qū)Ω呔刃?zhǔn)的嚴苛需求。
