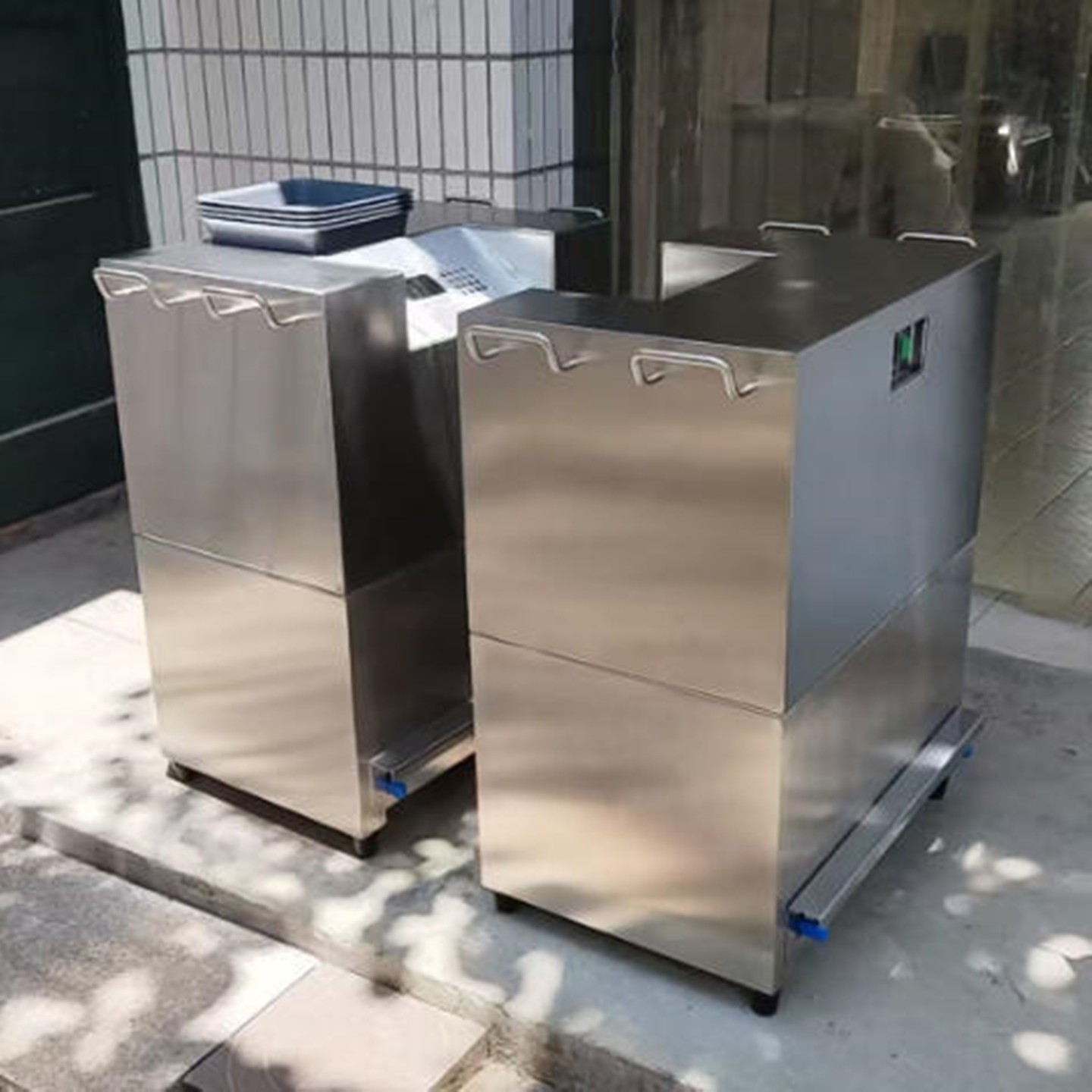

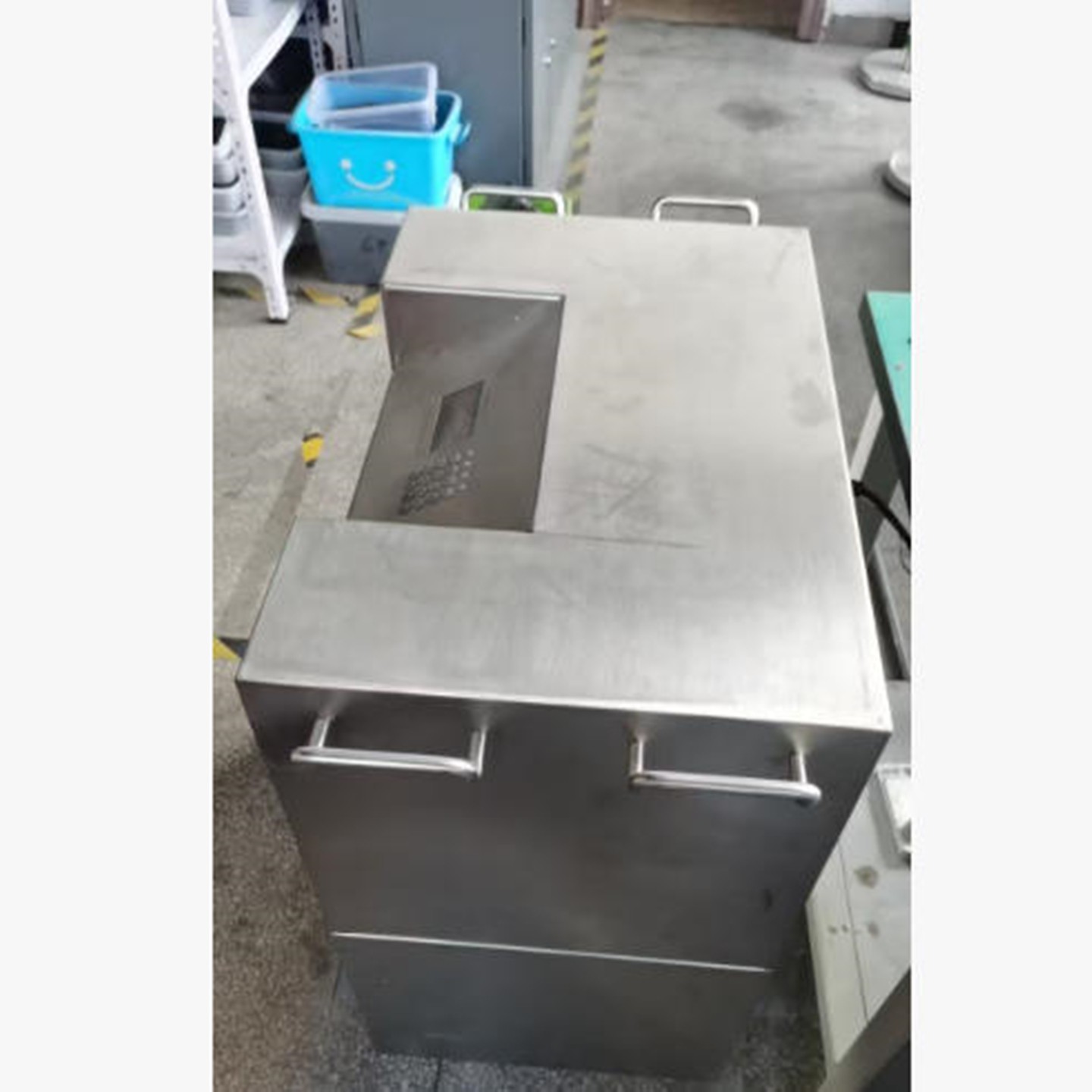

離線煤質分析儀/X射線反射法煤質分析儀 型號:ZX/DTK-NHWIII-X庫號：M411945

midwest-group

midwest-group

儀器簡介

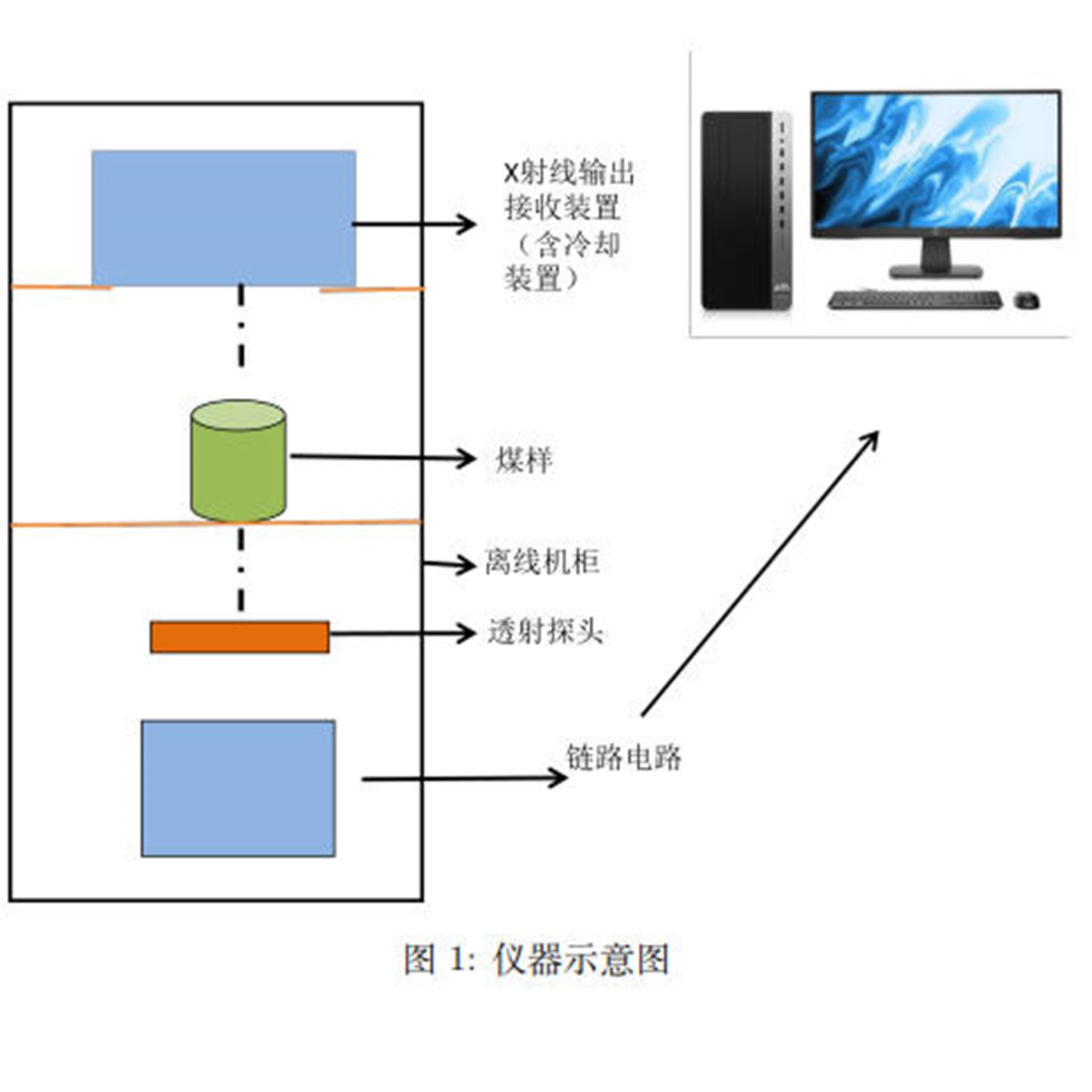

煤灰分和煤水分是煤質的重要指標。該儀器是基于 X 射線反射法，天RAN 射線快速測量原理，配有檢測探頭及檢測電路，具有性能穩定、測試速度快、操作簡便，無需放射源等特點能實時

反映煤質變化情況，無人為因素干預。

儀器技術特點

1. 電JI發 X 射線源：功率低，無SUN害；簡化了管理，不存在與放射源有關

的任何管理，運行成本低。

2. 可測得 10 秒的灰分。

3. 可應用到入廠煤檢測、皮帶檢測，入爐煤倉檢測等場合。

4. 安裝簡單：模塊化設計，安裝簡便易行。

5. 標定工作量少：現場標定工作量只是雙能 γ 射線投射法灰分儀標定工作量的 40%。

6. 全范圍檢測：有源灰分儀是在皮帶輸送機中間部分幾公分寬的小范圍采樣檢測，X

射線灰分儀全斷面灰分信號、面密度采樣檢測，灰分數據準確。

7. 全功能：引入煤炭水分含量數據，自動運算實時給出煤的發熱量指標。

1.4 儀器系統指標及參數

灰分、熱值額儀器測試值與國標灼燒法相比（對同一煤礦煤樣）。

煤質測試技術參數

煤質灰份 / 熱值

低灰分煤 ≤ ±0.5%ff1δ ≤ 70 kcal/kg

中灰分煤 ≤ ±1.5%ff1δ ≤ 160 kcal/kg

高灰分煤 ≤ ±2.0%ff1δ ≤ 240 kcal/kg

水分 <13mm 粒度，1.5%

測量時間 20s-60s/次

測量方式 皮帶煤在線檢測，即來即測

環境要求 現場溫度：常溫

相對濕度：85%

控制室溫度：10℃ ～ 30℃

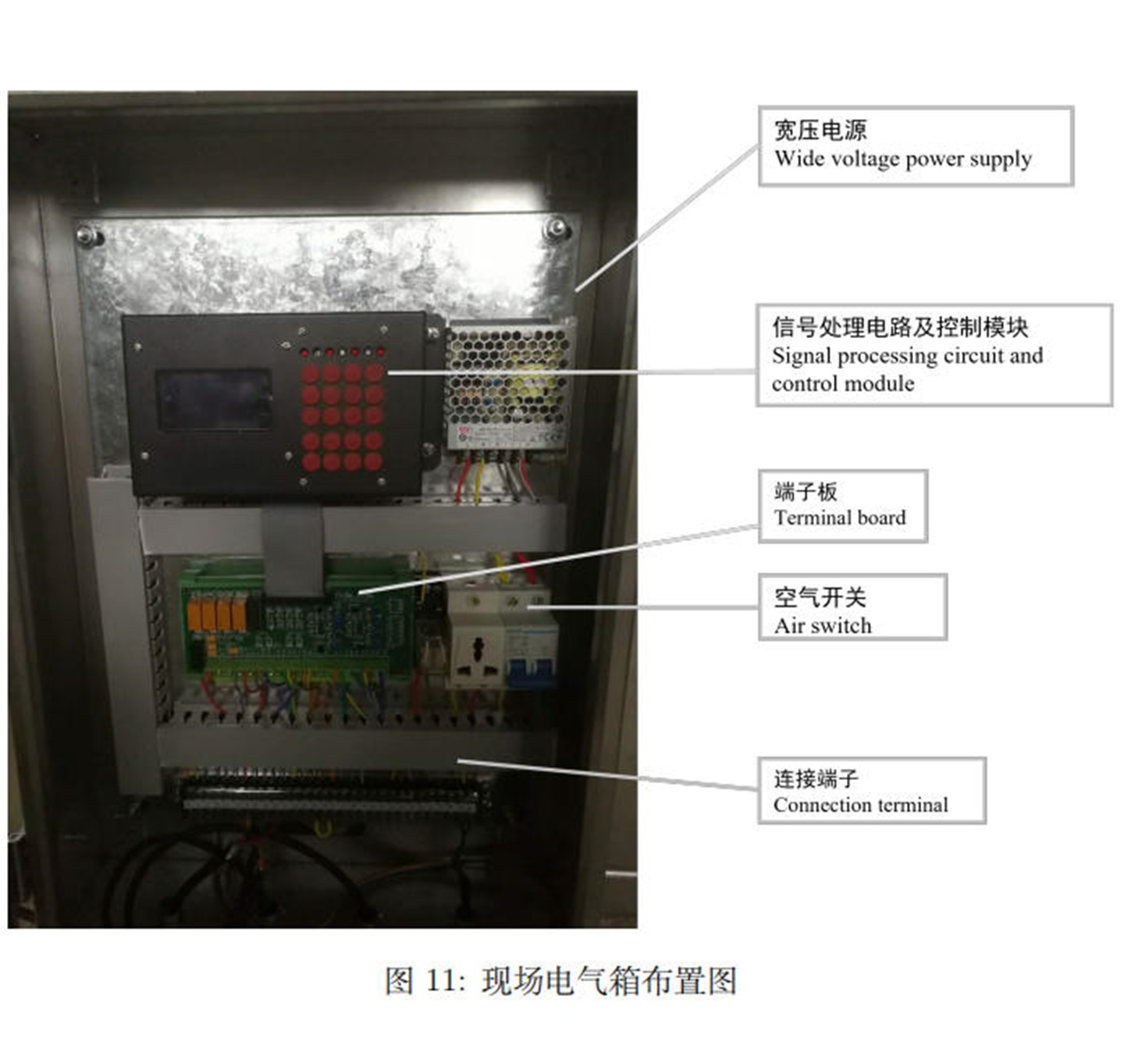

電源 控制室電源：單相交流照明電源 120V-240 寬壓（±10%）

50/60HZ，電源負荷 500W

現場電源：單相交流照明電源 120V-240V（±10%）

50/60HZ，電源負荷 50W

地線要求 接地電阻 3 Ω中西集團
