1 產品簡介
      本節介紹安科瑞ANSVG抽屜式靜止無功發生器無功補償功能、型號及應用。
1.1 產品功能
      本產品是三相三線/三相四線靜止無功發生器，主要功能是補償用電設備工作時產生的無功電流，提高功率因數。安科瑞ANSVG抽屜式靜止無功發生器無功補償
1.2 產品型號
ANSVG模塊/整機型號說明見圖2-1；

圖2-1 ANSVG整機的型號說明示意圖


2 外觀說明

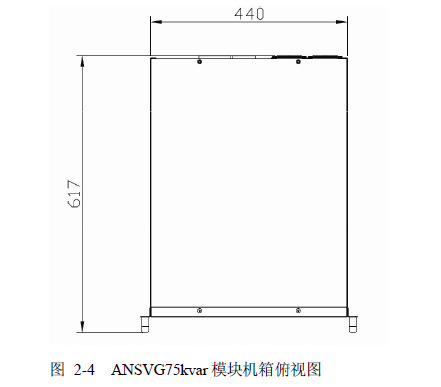

2.1 模塊外形尺寸
ANSVG模塊機箱各方向視圖如下。

2.2 ANSVG 整機外形尺寸圖
ANSVG 整機機箱各方向視圖如下

3 模塊指示燈

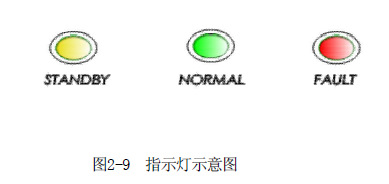

ANSVG 模塊指示燈如圖2-9 所示。
指示燈代表含義：STANBY：待機指示燈；NORMAL：運行指示燈；FAULT：故障指示燈。

4 工作原理
4.1 ANSVG 模塊工作原理
      靜止無功發生器是一種用于動態補償無功的新型電力電子裝置。
      靜止無功發生器的基本原理如圖2-10 所示：檢測補償對象的電壓和電流，經指令電流運算電路計算得出補償電流的指令信號，該信號經補償電流發生電路放大，得出補償電流，補償電流與負載電流中要補償的無功電流抵消，終得到期望的電源電流，其應用可克服LC 補償器等傳統的無功補償器響應速度慢、補償效果不能準確控制、容易與電網發生并聯諧振和投切震蕩等缺點。其基本原理是指將三相橋式電路通過電抗器直接并聯在電網上，適當地調節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。

4.2 ANSVG 整機工作原理
      靜止無功發生器是一種用于補償無功，提高功率因數，實現無極補償效果的新型電力電子裝置；智能控制系統主動根據系統的線性動態需求，自動調節模塊的輸出；ANSVG整機主要是由ANSVG模塊組成；能完成更大容量的無功功率的補償，整機通過一個7寸觸摸屏實現人機交互。觸摸屏通過RS485與ANSVG模塊進行通信。

5 產品特點
1) 補償方式靈活；
2) 解決因無功引起的三相不平衡；
3) 線性補償；
4) 具有人性化的人機交互界面，實時顯示系統的電能質量信息（電壓/電流波形、有功功率、無功功率、視在功率、功率因數、諧波等），操作簡單，可以遠控，也可以本控。
5) 模塊化散熱風機采用*的控制方式，實現無極調速，隨著設備的容量輸出，散熱風機會自動調整風機轉速，低噪音、低功耗。

6 模塊技術指標

• 額定電壓： 400(1±20%)V
• 額定頻率： 50Hz±2%
• 響應時間： 5ms；
• 補償方式： 線性無功補償；
• 補償效果： 功率因數可達0.99，可補償感性無功、容性無功；
• 有功損耗： <4%額定功率模塊；
• 工作溫度： -10℃～+45℃；
• 存儲溫度： -25℃～+60℃；
• 海拔高度： ≤1000m，1000m以上按GB/T 3859.2降容使用；
• 相對濕度： 5%-95%，無凝露；
• 過載保護： 自動限制到額定電流輸出；
• 工作模式： 自動或手動；
• 通訊接口： RS 485、以太網；
• 擴展能力： 同型號直接并機；
• 模塊容量：30Kvar、50Kvar、75Kvar、100Kvar，同型號可直接并機。
• 噪音： ≤65dB；
• 重量： 50kg；
• 防護等級： IP20。
